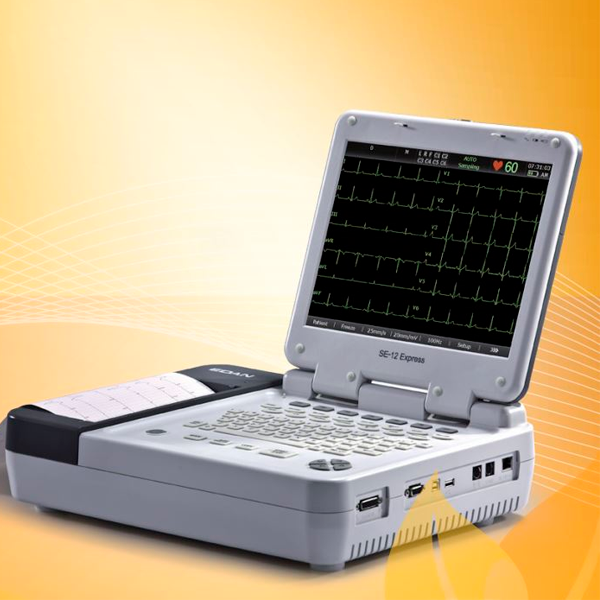

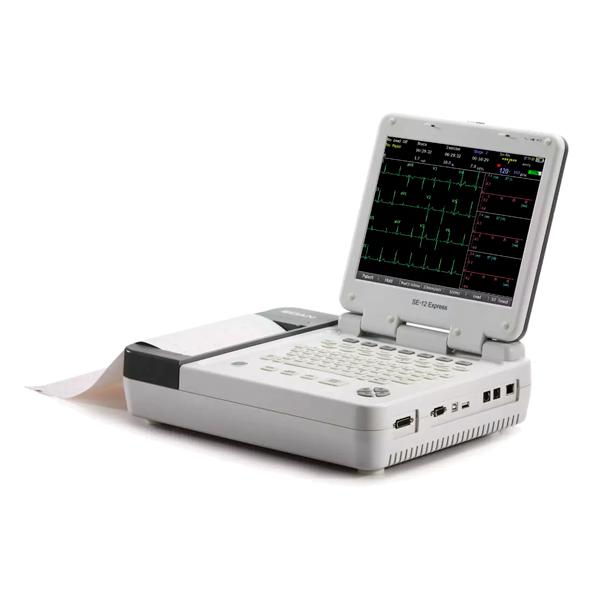

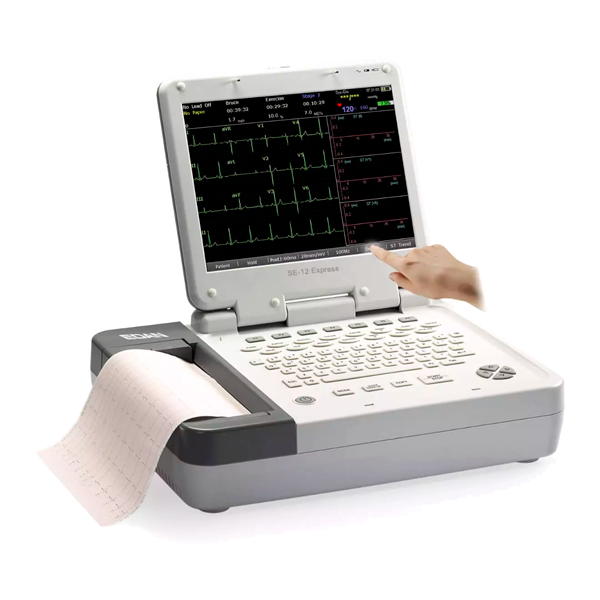

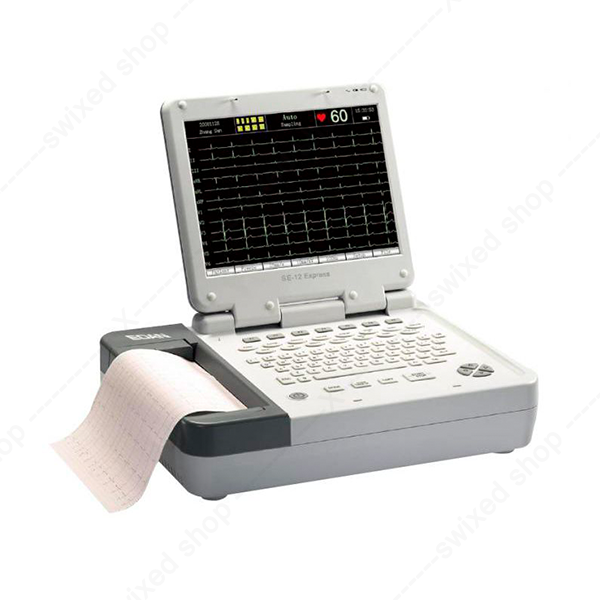

L’Edan SE-12 Express est un électrocardiographe ECG de repos à 12 canaux conçu pour l’acquisition et l’affichage de signaux ECG dans des environnements professionnels. Il est équipé d’un écran tactile couleur de 12,1 pouces et propose des modes d’enregistrement configurables. Le dispositif intègre une imprimante thermique haute résolution et permet l’exportation des rapports au format numérique via des interfaces compatibles. Certifié CE, il est compatible avec les accessoires ECG de la gamme Edan.
Á partir de CHF 3'757.00 CHF 4'473.00 TTC
L’électrocardiographe Edan SE-12 Express combine précision et facilité d’utilisation. Cet appareil enregistre simultanément les 12 dérivations standards. Grâce à son écran tactile couleur de 12,1 pouces, vous bénéficiez d’une lecture claire et confortable.
L’appareil offre deux modes de fonctionnement : automatique et manuel. Vous pouvez donc choisir la méthode qui correspond le mieux à vos besoins. L’imprimante thermique intégrée produit directement des tracés lisibles au format A4, ce qui vous évite d’utiliser une imprimante externe.
Vous pouvez également sauvegarder vos examens sur clé USB au format PDF. Cette fonction facilite grandement l’archivage et le partage sécurisé de vos données.
Caractéristiques clés :
Le SE-12 Express propose plusieurs fonctions pour vos examens ECG. Cet appareil fonctionne de manière autonome, sans avoir besoin d’équipements externes.
Fonctions principales :
⚠️ Bien que cette version standard se limite aux ECG de repos, vous pouvez toutefois ajouter un module d’effort en option. Ce module vous permettra d’utiliser l’appareil avec un ergomètre ou un tapis roulant, selon des protocoles que vous pourrez personnaliser.
⚠️ Un module WiFi est aussi disponible en option. Celui-ci vous permet d’envoyer vos examens vers un logiciel Edan compatible. Notez cependant que ce module ne permet pas l’impression réseau directe.
Le SE-12 Express s’utilise dans un cadre professionnel et respecte la réglementation suisse sur les dispositifs médicaux. Son installation doit donc répondre aux exigences applicables aux équipements ECG destinés à l’enregistrement et à l’archivage.
Les appareils ECG respectent notamment la norme technique européenne EN 60601. Pour maintenir cette conformité dans le temps, nous vous proposons un service de maintenance et de contrôle via Swixed.
Pour plus d’informations, vous pouvez consulter :
Ce dispositif médical dispose d’un représentant autorisé en Suisse (CH-REP), conformément à la législation suisse en vigueur relative aux dispositifs médicaux.
Votre SE-12 Express est livré avec tous les accessoires nécessaires pour une utilisation immédiate :
| Poids | 6.5 kg |
|---|---|
| Dimensions | 35 × 28 × 9.5 cm |
| ECG Plage de fréquence cardiaque | 30 ~ 300 bpm |
| ECG Précision | 1 bpm |
| ECG Mode dérivations | 2 dérivations standard |
| ECG Mode d'acquisition | 12 dérivations simultanément |
| ECG Résolution A/D | 24 bits |
| ECG Constante de temps | ≥ 3.2 s (0, +20 %) |
| ECG Réponse de fréquence | 0,05 Hz ~ 150 Hz (-3 dB) |
| ECG Gain | 2.5, 5, 10, 20, 10/5, AGC (mm/mV) |
| ECG Impédance d'entrée | ECG Impédance d'entrée |
| ECG Courant du circuit d'entrée | ≤ 0.01 μA |
| ECG Courant de fuite patient | NC < 10 μA (AC) / < 10 μA (DC) |
| ECG Courant auxiliaire patient | NC < 10 μA (AC) / < 10 μA (DC) |
| ECG Plage de tension d'entrée | ≤ ±5 mVpp |
| ECG Tension d'étalonnage | 1 mV ±2 % |
| ECG Tension de décalage c.c. | ±600 mV |
| ECG Fréquence d'échantillonnage | 1000 Hz |
| ECG Signal Amplification | CMRR ≥ 115 dB |
| ECG Bruit | ≤ 12.5 μVp-p |
| ECG Filtres | Filtre AC : On / Arrêt |
| ECG Stimulateur Amplitude | ±2 à ±700 mV |
| ECG Stimulateur Largeur | 0,1 à 2,0 ms |
| ECG Stimulateur Fréquence d’échantillonnage | 10 000/s/canal |
| ECG d'effort | Sans option ECG d'effort, Avec option ECG d'effort |
| Logiciel - Type d’application | Logiciel ECG de repos intégré à l’électrocardiographe, dédié à l’enregistrement, à l’analyse et à l’archivage des examens ECG de repos (licence logicielle incluse) |
| Logiciel - Fonctions spécifiques | Affichage en temps réel des 12 dérivations ECG, mesures automatiques intégrées, outils d’aide à l’interprétation ECG, saisie et gestion des données patient (sans contrôle d’équipements d’effort externes) |
| Logiciel - Protocoles d’effort | Non disponible en version ECG de repos (fonctionnalité accessible uniquement via option ECG d’effort dédiée) |
| Logiciel - Analyse et restitution | Analyse ECG de repos intégrée avec visualisation simultanée des 12 dérivations, génération de rapports ECG structurés et export des résultats au format PDF |
| Logiciel - Gestion des données | Archivage local des examens ECG de repos, consultation et visualisation des examens enregistrés, export des données via support USB |
| Écran | Écran tactile couleur |
| Imprimante | Imprimante thermique matricielle |
| Wi-Fi | Sans module Wi-Fi, Avec module Wi-Fi |
| Utilisation | Température +5 °C ~ +40 °C, Pression atmosphérique 860 ~ 1060 hPa |
| Stockage | Température -20 °C ~ +55 °C, Pression atmosphérique 700 ~ 1060 hPa |
| Humidité | Utilisation 25 % ~ 80 % sans condensation, Stockage 25 % ~ 93 % sans condensation |
| Alimentation | Alimentation secteur : 100–240 V, 50/60 Hz, 0.9–0.4 A |
| Batterie | Pack lithium intégré 14.8 V – 2200 mAh |
| Autonomie | Jusqu’à 4 h de fonctionnement, Environ 1.5 h d’impression ou 300 rapports ECG (3×4+1R) |
| Recharge | Temps ≈ 3 h, Durée de vie ≥ 300 cycles |
| Conformité | IEC/EN 60601-1+A1+A2, IEC/EN 60601-1-2+A1, IEC/EN 60601-2-25, IEC/EN 60601-2-51, ANSI/AAMI EC11 |
| Classe | IIa |
| Garantie | 2 ans, hors câbles et accessoires |
