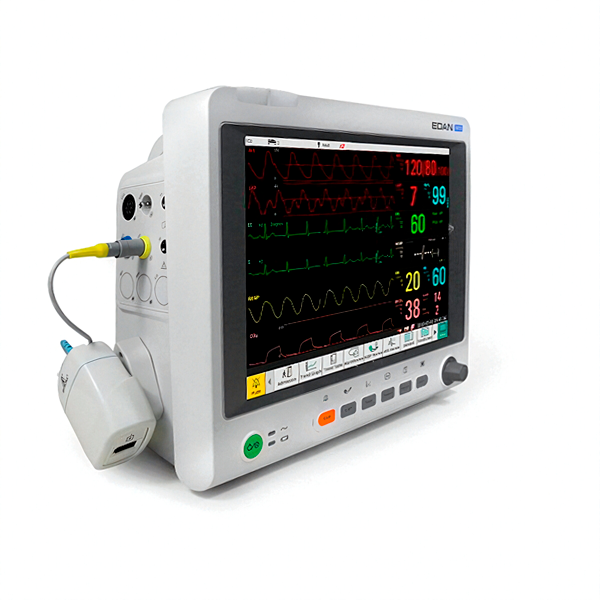

Le moniteur de signes vitaux Edan iM70 est un appareil multiparamètres doté d’un écran couleur TFT de 12,1 pouces avec jusqu’à 11 courbes simultanées. Il mesure de série l’ECG (3/5 dérivations), la respiration (RESP), la SpO2, la pression artérielle non invasive (NIBP) et la température sur 2 canaux. Le Wi-Fi est intégré de série. Disponible en quatre configurations avec ou sans écran tactile et imprimante thermique. Les options Multi-Gas et Cardiac Output élargissent les capacités du moniteur
Á partir de CHF 3'165.00 TTC

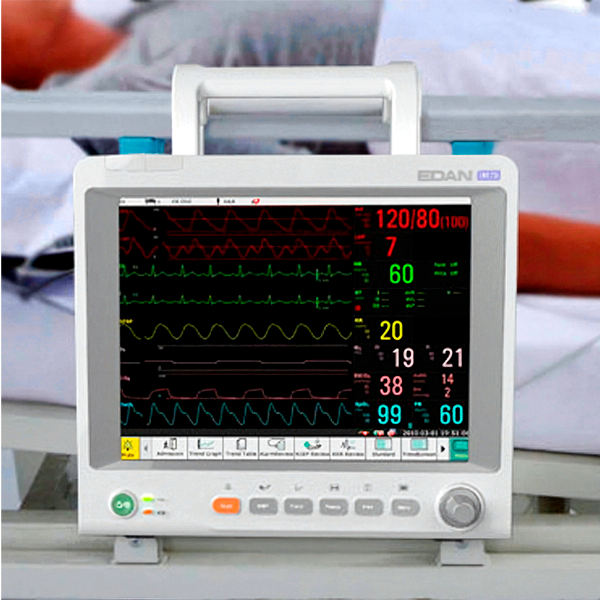

Le moniteur de signes vitaux Edan iM70 est un appareil multiparamètres doté d’un écran couleur TFT de 12,1 pouces capable d’afficher jusqu’à 11 courbes en temps réel. Avec un poids inférieur à 5,5 kg et des dimensions de 32,8 × 15,8 × 28,5 cm, il offre ainsi un bon compromis entre surface d’affichage et portabilité grâce à sa poignée intégrée.
De série, cet appareil mesure l’ECG (3 ou 5 dérivations), la respiration (RESP), la saturation en oxygène (SpO2), la pression artérielle non invasive (NIBP) ainsi que la température sur 2 canaux. En outre, le Wi-Fi est intégré de série, tout comme sur l’iM60.
Le moniteur de signes vitaux Edan iM70 est donc proposé en quatre configurations :
Ce modèle se distingue par ailleurs de l’iM50 et de l’iM60 grâce aux options avancées suivantes :
En résumé, ce moniteur de signes vitaux répond aux exigences des services de soins les plus complets.

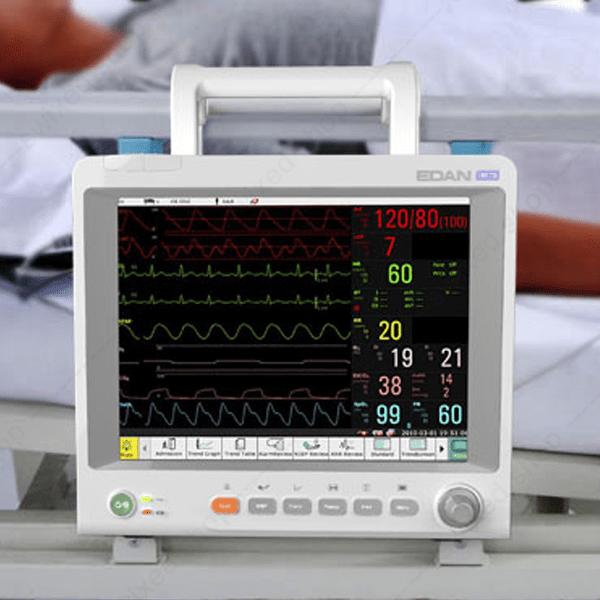

Le moniteur de signes vitaux Edan iM70 fonctionne en surveillance continue et propose 5 modes d’affichage que l’on peut adapter selon les besoins. L’interface combine une molette de navigation et un clavier étanche en configuration standard. Les versions avec écran tactile ajoutent par conséquent un accès direct aux paramètres et aux courbes en temps réel.
En ce qui concerne le stockage, la mémoire interne conserve les données suivantes :
Par ailleurs, la connectivité Wi-Fi intégrée et le port LAN assurent la liaison avec la centrale de surveillance Edan (MFM-CMS). Le protocole HL7 permet ainsi de transmettre les données vers le système d’information. De plus, le port USB sert au transfert de fichiers, tandis que la sortie VGA connecte un écran externe.

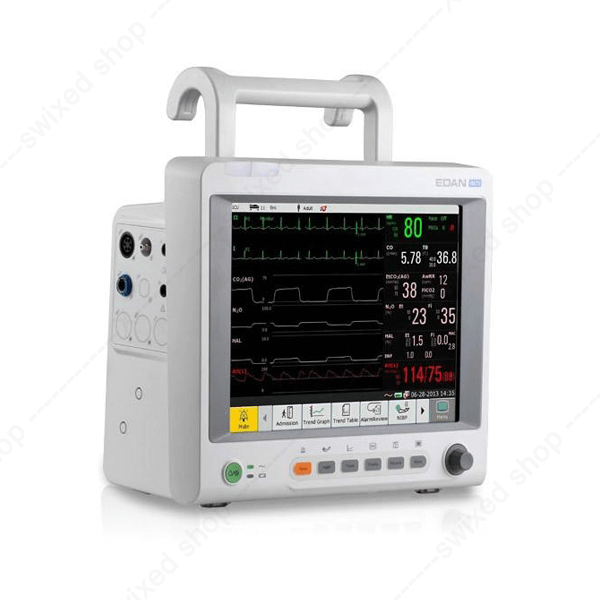

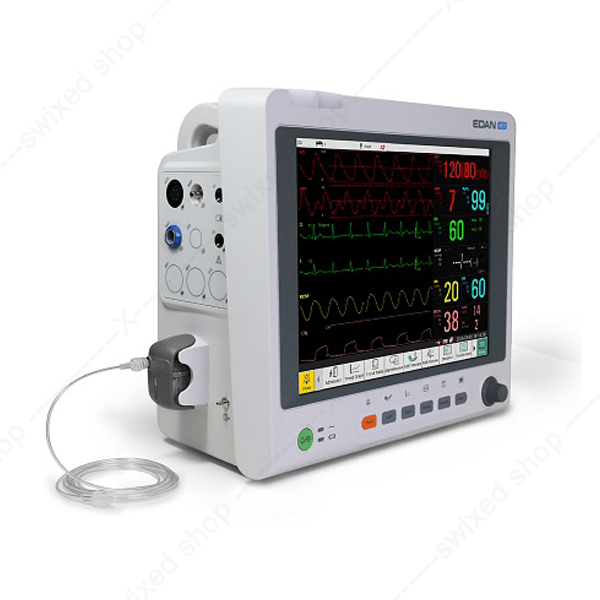

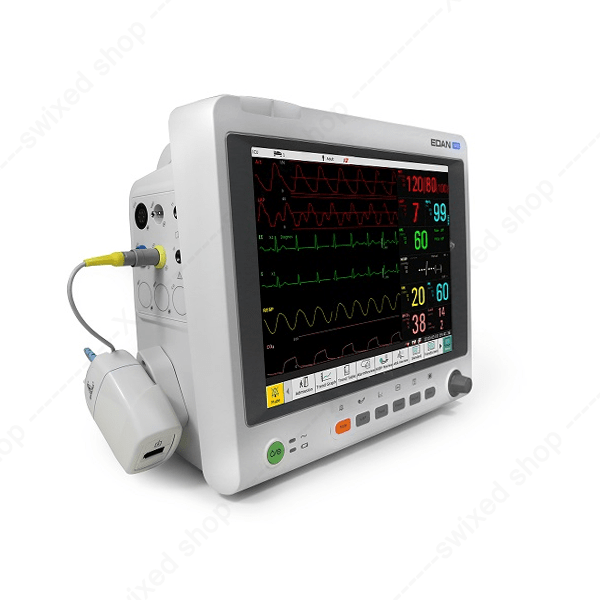

La fonction Nurse Call transmet les alertes directement au poste de soins. Enfin, la synchronisation avec un défibrillateur, le mode OxyCRG et le score MEWS complètent les fonctions avancées. Le module Multi-Gas affiche en temps réel les concentrations inspirées et expirées des agents anesthésiques, ce qui rend ce moniteur particulièrement adapté aux blocs opératoires.
Le moniteur de signes vitaux Edan iM70 est un dispositif médical conforme aux normes IEC/EN 60601-1 et IEC/EN 60601-2-49 relatives aux moniteurs multiparamètres. En Suisse, l’Ordonnance sur les dispositifs médicaux (ODim, RS 812.213) encadre la mise sur le marché de ce type d’appareil. C’est Swissmedic qui supervise ce cadre.
Conformément à ces règles, l’appareil porte le marquage CE, ce qui atteste sa conformité aux exigences de sécurité et de performance. Il convient donc aussi bien aux services hospitaliers, aux blocs opératoires qu’aux structures de soins intensifs. Pour découvrir d’autres solutions, consultez notre sélection de moniteurs multiparamètres.
En cas d’incident grave, une déclaration auprès de Swissmedic reste obligatoire dans le cadre de la matériovigilance.
Pour plus d’informations, vous pouvez consulter :
Nos dispositifs médicaux disposent d’un représentant autorisé en Suisse (CH-REP), conformément à la législation suisse en vigueur relative aux dispositifs médicaux.
Le moniteur de signes vitaux Edan iM70 arrive avec les accessoires correspondant à la configuration choisie. L’emballage standard comprend ainsi :
De plus, les configurations avec imprimante incluent en supplément :
| Poids | 5.5 kg |
|---|---|
| Dimensions | 32.8 × 15.8 × 28.5 cm |
| Écran | Couleur TFT 12,1 pouces (800 × 600) ; tactile selon configuration |
| Courbes simultanées | Jusqu'à 11 |
| Paramètres standard | ECG (3/5 dérivations), RESP, SpO2, NIBP, 2-TEMP, PR, HR |
| Paramètres optionnels | ECG 12 dérivations, Nellcor SpO2, SunTech NIBP, 2-IBP, CO2 Edan G2, CO2 Respironics, Multi-Gas (5 agents), Cardiac Output (C.O.) |
| ECG Dérivations | 3, 5 (standard) ; 6, 10, 12 (optionnel) |
| ECG Fréquence cardiaque | 15–300 bpm (adulte), 15–350 bpm (pédiatrique/néonatal) |
| ECG Précision FC | ±1 % ou ±1 bpm |
| ECG Analyse | 16 types d'arythmie, segment S-T, détection pacemaker, analyse 12 dérivations |
| SpO2 Plage de mesure | 0–100 % |
| SpO2 Précision | ±2 % (adulte/pédiatrique, 70–100 %) ; ±3 % (néonatal) |
| NIBP Méthode | Oscillométrique |
| NIBP Modes | Manuel, automatique, continu |
| NIBP Plage systolique | 40–270 mmHg (adulte), 40–200 mmHg (pédiatrique), 40–135 mmHg (néonatal) |
| NIBP Plage diastolique | 10–215 mmHg (adulte), 10–150 mmHg (pédiatrique), 10–100 mmHg (néonatal) |
| NIBP Précision pression | ±5 mmHg (erreur moyenne ma |
| PR Plage de mesure (SpO2) | 25–300 bpm |
| PR Précision (SpO2) | ±2 bpm |
| RESP Plage de mesure | 0–120 rpm (adulte), 0–150 rpm (pédiatrique/néonatal) |
| TEMP Canaux | 2 |
| TEMP Plage de mesure | 0–50 °C |
| TEMP Précision | ±0,1 °C |
| TEMP Méthode | Résistance thermique (cutanée, orale, rectale, axillaire) |
| Multi-Gas (option) | HAL, ENF, ISO, SEV, DES — concentrations inspirées et expirées |
| Cardiac Output (option) | Thermodilution |
| Modes d'affichage | 5 modes personnalisables, mode nuit, grands caractères |
| Stockage données | 120 h de tendances, 1 200 mesures NIBP, 60 alarmes, 60 arythmies, 48 h de tracés |
| Extension mémoire | Slot SD |
| Batterie | Lithium-ion 14,8 V / 2 100 mAh (≈ 2,5 h) ; 4 200 mAh en option (≈ 5 h) |
| Imprimante | Thermique intégrée (selon configuration), 48 mm, 3 tracés |
| Alarmes | Visuelles (LED), sonores, 3 niveaux de priorité |
| Connectivité | Wi-Fi intégré, LAN (DHCP), USB, VGA, RS-232, protocole HL7 |
| Fonctions avancées | Nurse Call, synchronisation défibrillateur, OxyCRG, MEWS |
| Population | Adulte, pédiatrique, néonatal |
| Alimentation | Secteur 100–240 V + batterie |
| Conformité | Marquage CE, IEC/EN 60601-1, IEC/EN 60601-2-49, IEC/EN 60601-2-27 |
| Classe | IIa |
| Destination d’utilisation | Dispositif médical pour le grand public |
| Garantie | 2 ans |
